Câmera CCD
Reconhece marcas de registro para alinhar automaticamente o arquivo impresso antes do corte.
Cabeça dupla
Meio-corte, corte total e vinco, conforme a ferramenta utilizada.
Câmera CCD
Alinhamento automático das marcas para corte de materiais impressos.
Até 1.000 mm/s
Servo motor para alta velocidade e processamento produtivo.
Folhas A4, A3 e A3+
Alimentação automática para diferentes formatos de folhas.
Corte automático de etiquetas e embalagens
Plotter de Recorte Automático LN6
Equipamento de alimentação automática desenvolvido para recorte de etiquetas, adesivos, rótulos, papel, cartão e pequenas embalagens. A câmera CCD reconhece as marcas de registro e auxilia no alinhamento preciso do material impresso.
A cabeça dupla permite trabalhar com ferramentas diferentes no mesmo fluxo, possibilitando meio-corte, corte total, vinco e desenho, conforme o projeto e o material utilizado.
- ✅ Alimentação automática e processamento contínuo de folhas.
- ✅ Área máxima de corte de 483 × 329 mm.
- ✅ Pressão ajustável digitalmente de 10 a 1.000 g.
- ✅ Compatível com etiquetas, adesivos, caixas e materiais em papel ou cartão.
Recursos do equipamento
Automação, precisão e flexibilidade
Recursos para produzir cortes de contorno, meio-cortes, cortes completos e vincos em folhas de diferentes formatos.
Cabeça dupla
Permite combinar meio-corte, corte total e vinco, conforme a ferramenta e a configuração.
Alimentação automática
Alimenta folhas continuamente e permite processar diferentes arquivos em sequência.
Servo motor
Sistema de alta velocidade, operação estável e nível de ruído informado inferior a 50 dB.
Tela touch de 4,3"
Painel sensível ao toque para configuração e acompanhamento das funções do equipamento.
Pressão digital
Ajuste da força de corte entre 10 e 1.000 g para diferentes materiais compatíveis.
Aplicações
O que pode ser produzido com a LN6
A combinação de alimentação automática, câmera CCD e cabeça dupla atende à produção de etiquetas, adesivos e pequenas embalagens personalizadas.

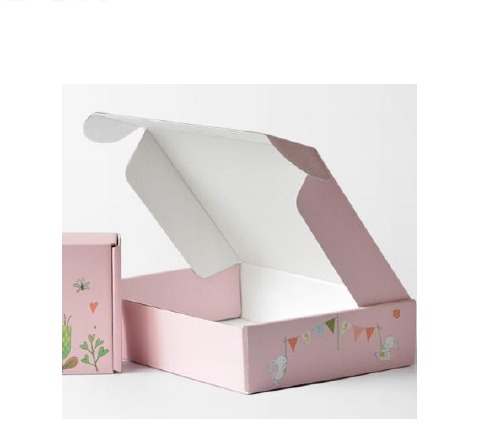

Caixas personalizadas
Corte e vinco de pequenas caixas para presentes, confeitaria, cosméticos e embalagens promocionais.

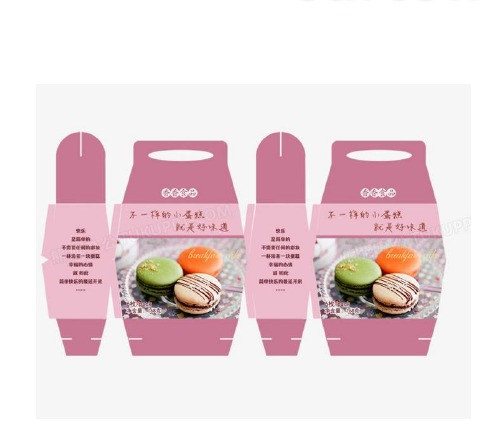

Embalagens planificadas
Produção de facas digitais para protótipos, pequenas tiragens e embalagens de papel ou cartão compatível.

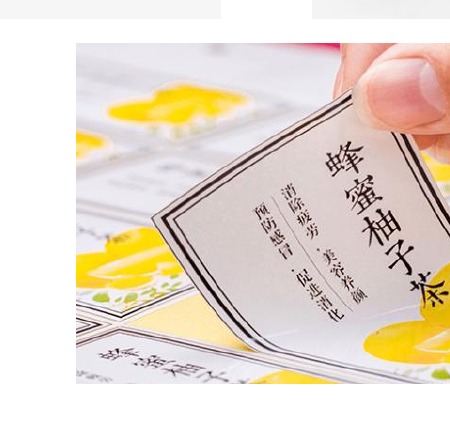

Etiquetas e adesivos
Meio-corte e corte total de etiquetas, rótulos, adesivos vinílicos e materiais autoadesivos.
Cartelas de adesivos
Recorte de contorno de adesivos impressos, cartelas temáticas e etiquetas com formatos especiais.
Tags e cartões
Produção de tags para roupas, cartões promocionais, convites e peças em papel compatível.
Protótipos e pequenas tiragens
Validação de formatos e produção sob demanda sem necessidade de faca física convencional.
Processo automático
Da impressão ao corte e vinco
A LN6 recebe as folhas, reconhece as referências impressas e executa as operações programadas para cada arquivo.
1. Preparação da arte
O arquivo recebe linhas específicas para corte, meio-corte e vinco.
2. Carregamento das folhas
As folhas são organizadas no alimentador automático para processamento contínuo.
3. Leitura das marcas
A câmera CCD localiza as referências e corrige o alinhamento do corte.
4. Corte e vinco
As ferramentas executam meio-corte, corte total ou vinco conforme o projeto.
Compatibilidade
Arquivos e softwares de criação
O catálogo informa compatibilidade de trabalho com SignMaster, CorelDRAW, Adobe Illustrator e Flexi, além das linguagens DM/PL e HP/GL.
A compatibilidade pode depender da versão do programa, do driver e dos módulos instalados. As licenças dos softwares devem ser verificadas separadamente.
| Modelo: | LN6 |
| Tipo de alimentação: | Alimentação automática de folhas |
| Sistema de alinhamento: | Câmera CCD para reconhecimento de marcas |
| Cabeçote: | Cabeça dupla para corte e vinco, conforme ferramenta instalada |
| Processador: | CPU ARM7 de 32 bits |
| Memória: | 128 MB de memória cache |
| Painel de controle: | Tela sensível ao toque de 4,3 polegadas |
| Sistema de acionamento: | Servo motor de alta velocidade |
| Área máxima de corte: | 483 × 329 mm |
| Largura máxima de alimentação: | 340 mm |
| Formatos indicados: | A4, A3 e A3+ |
| Velocidade máxima de corte: | Até 1.000 mm/s |
| Pressão de corte: | 10 a 1.000 g, com ajuste digital |
| Precisão mecânica: | 0,025 mm |
| Precisão de repetição: | Até ±0,025 mm |
| Ferramentas compatíveis: | Lâmina, ferramenta de vinco e caneta |
| Linguagens compatíveis: | DM/PL e HP/GL |
| Interfaces: | USB, unidade USB e porta serial |
| Alimentação elétrica: | 110 V ou 220 V, 50 Hz |
| Consumo elétrico: | Inferior a 80 W |
| Ambiente de operação: | 5 °C a 35 °C e umidade relativa de 30% a 70% |
Orientação de produção
O resultado depende do tipo e da gramatura do papel, cartão, adesivo ou filme, além da lâmina, da ferramenta de vinco, da pressão e da velocidade configuradas. Antes de iniciar uma tiragem, faça testes de corte e vinco no material escolhido.
